La planification de la configuration de votre panneau solaire peut vous aider à garantir la sortie tension/courant correcte de votre système photovoltaïque. Dans cette section, nous expliquons la signification de ces éléments et pourquoi ils sont importants.
Pour des raisons de sécurité, de réglementation NEC et pour correspondre aux spécifications techniques de l'onduleur string, la tension continue maximale doit être limitée. Les systèmes photovoltaïques résidentiels sont limités à 600 V comme l'exige la réglementation NEC, mais cela peut varier en fonction de l'onduleur central.
Une tension d'entrée CC minimale est requise pour démarrer un onduleur string, c'est pourquoi il s'agit d'une configuration de planification importante pour les systèmes photovoltaïques. Ce nombre varie considérablement selon le modèle et la marque choisis.
Les spécifications techniques de l'onduleur imposent une limite au courant d'entrée DC maximal, qui est déterminée sur la base de la courbe courant-tension (courbe IV) des cellules solaires. Il est essentiel de garder cela à l'esprit lors du câblage des panneaux solaires, car dépasser le courant d'entrée maximum de l'onduleur pourrait compromettre l'intégrité du système.
Les trackers MPPT sont conçus pour améliorer la puissance de sortie des systèmes photovoltaïques, en tenant compte de la courbe IV. Les onduleurs centralisés équipés de plusieurs trackers MPPT peuvent maximiser efficacement la puissance de sortie des chaînes de panneaux solaires ayant des spécifications variables. Cela permet le câblage de panneaux solaires plus complexes à l'onduleur. Par conséquent, si votre onduleur dispose de deux entrées MPPT ou plus, il est essentiel de les utiliser de manière optimale, en particulier dans les scénarios impliquant diverses orientations ou effets d'ombrage.
Jusqu’à présent, vous avez découvert les concepts clés et les aspects de planification à prendre en compte avant de câbler des panneaux solaires. Désormais, dans cette section, nous vous proposons un guide étape par étape sur la façon de câbler les panneaux solaires.
Les panneaux solaires sont généralement équipés de connecteurs MC4 préinstallés, facilitant l'interconnexion entre les panneaux. Aux extrémités du système, vous pouvez utiliser des câbles d'extension MC4, disponibles en différentes longueurs, pour combler le fossé entre le système photovoltaïque et l'onduleur.
Néanmoins, comprendre la bonne installation des connecteurs PV reste crucial. Dans certains scénarios, par exemple lorsqu'un câble d'extension MC4 de la longueur souhaitée n'est pas disponible, vous devrez peut-être établir la connexion manuellement. Il est essentiel d'être préparé et de savoir accomplir cette tâche de manière autonome.
1. Dénudez l’isolant du fil pour exposer le conducteur interne.
2. Positionnez la plaque de connexion sur le segment de fil dénudé.
3. Utilisez l'outil de sertissage pour sertir solidement la plaque de connexion sur le fil.
4. Commencez par les pièces d'assemblage inférieures : installez le cache-bornes, le serre-câble et le manchon de compression sur le fil et le connecteur.
5. Installez ensuite les composants supérieurs : placez le film de sécurité, le boîtier du connecteur MC4 mâle ou femelle et le joint torique dans leurs positions respectives.
6. Serrez à la main tous les composants ensemble pour vous assurer qu'ils sont initialement fixés.
7. Pour un assemblage sécurisé et final, utilisez l'outil d'assemblage du connecteur solaire pour appliquer le couple recommandé au connecteur MC4.

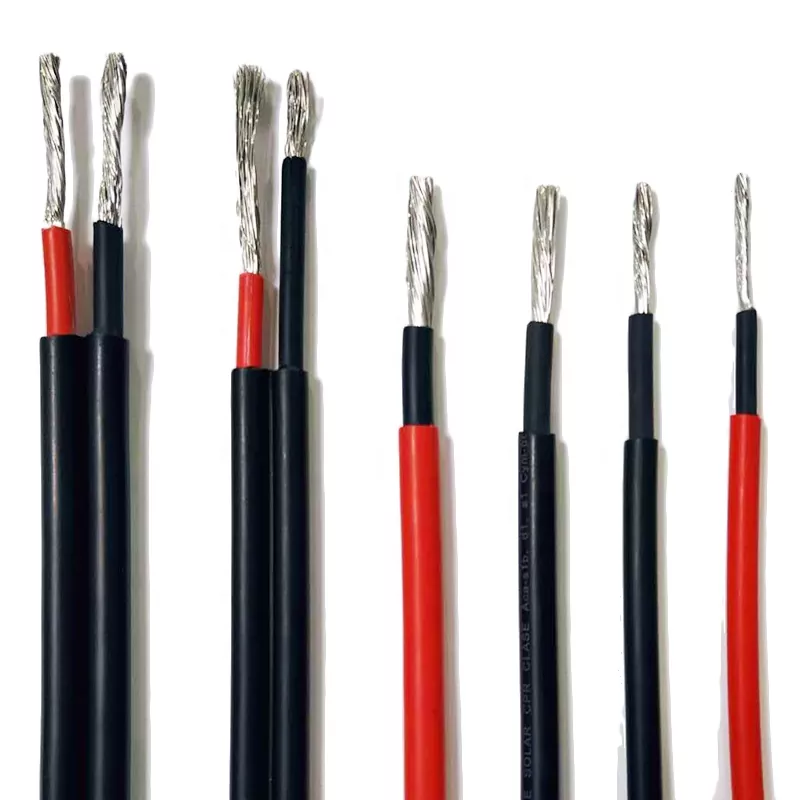

Les modules photovoltaïques fonctionnent à des températures extrêmes et supportent diverses conditions environnementales. Selon le NEC, diverses applications de panneaux photovoltaïques sont limitées à USE-2 ou au fil photovoltaïque. Ces câbles doivent respecter les normes de résistance au soleil et de température nécessaires à leurs environnements respectifs.

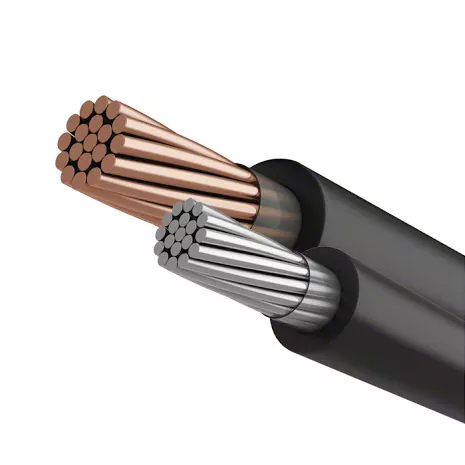

Les fils PV sont spécifiquement conçus pour les applications photovoltaïques, tandis que les câbles USE-2 sont généralement destinés à une utilisation dans des entrées de service souterraines. Les deux types de câbles sont généralement dotés d'une isolation XLPE et peuvent être résistants à la lumière du soleil et/ou adaptés à un enfouissement direct.
Cependant, le fil PV diffère du fil USE-2 en termes d'épaisseur d'isolation, de tension nominale et de températures de fonctionnement. Le fil photovoltaïque possède des couches d’isolation plus épaisses pour se protéger des environnements difficiles. Les câbles USE-2 sont évalués jusqu'à 600 V, tandis que les fils PV sont disponibles en trois tensions nominales : 600 V, 1 kV et 2 kV. Les câbles USE-2 ont une température de fonctionnement maximale de 90 ºC, tandis que les câbles PV peuvent être conçus pour des températures plus élevées.
Notamment, les fils photovoltaïques font partie des types limités de fils monoconducteurs qui peuvent dépasser 600 V et être directement enterrés selon le NEC, sans nécessiter de blindage supplémentaire.

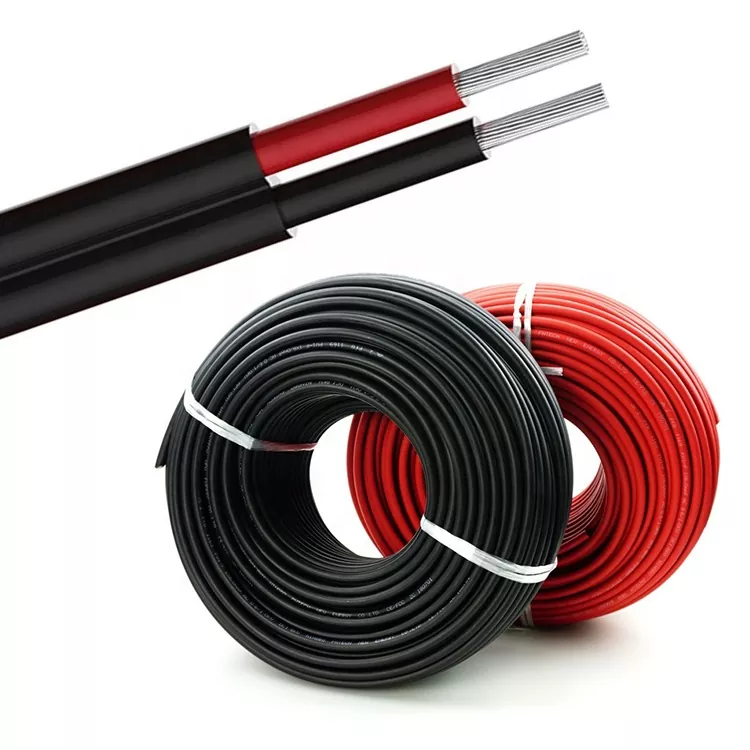

--100 m/bobine avec film rétractable, 6 bobines par carton extérieur.
--100 m/bobine, la bobine peut être en papier, en plastique ou en ABS, puis 3 à 4 bobines par carton,
--200 m ou 250 m par tambour, deux tambours par carton,
--305m/tambour en bois, un tambour par carton extérieur ou chargement de palette,
--500m/tambour en bois, un tambour par carton extérieur ou chargement de palette,
--Fût en bois de 1000m ou 3000m, puis chargement de palettes.
*Nous pouvons également proposer un emballage OEM personnalisé selon la demande des clients.
Port : Tianjin ou autres ports selon vos besoins.
Fret maritime : les devis FOB/C&F/CIF sont tous disponibles.
*Pour certains pays tels que les pays d'Afrique et du Moyen-Orient, notre devis de fret maritime est beaucoup moins cher que ce que les clients obtiennent de l'agence maritime locale.
Taille |
Diamètre de conducteur |
Min. Nombre de Brins |
Isolation Épaisseur |
Nominal O.D. |
Poids net |
Conducteur maximal résistance à 20 ºC |
AWG ou kcmil |
mm |
n |
mm |
mm |
kg/km |
Ω/km |
12 |
2.16 |
7 |
1.90 |
6.0 |
46 |
8.880 |
10 |
2.72 |
7 |
1.90 |
6.5 |
56 |
5.590 |
8 |
3.40 |
7 |
2.15 |
7.7 |
80 |
3.520 |
6 |
4.29 |
7 |
2.15 |
8.6 |
102 |
2.210 |
4 |
5.41 |
7 |
2.15 |
9.7 |
135 |
1.390 |
3 |
6.02 |
7 |
2.15 |
10.3 |
156 |
1.100 |
2 |
6.81 |
7 |
2.15 |
11.1 |
183 |
0.875 |
1 |
7.59 |
18 |
2.66 |
12.9 |
244 |
0.693 |
1/0 |
8.53 |
18 |
2.66 |
13.9 |
286 |
0.550 |
2/0 |
9.55 |
18 |
2.66 |
14.9 |
337 |
0.436 |
3/0 |
10.74 |
18 |
2.66 |
16.1 |
400 |
0.346 |
4/0 |
12.07 |
18 |
2.66 |
17.4 |
477 |
0.274 |
250 |
13.21 |
35 |
3.04 |
19.3 |
579 |
0.232 |
300 |
14.48 |
35 |
3.04 |
20.6 |
665 |
0.194 |
350 |
15.65 |
35 |
3.04 |
21.7 |
750 |
0.166 |
400 |
16.74 |
35 |
3.04 |
22.8 |
836 |
0.145 |
450 |
17.78 |
35 |
3.04 |
23.9 |
914 |
0.129 |
500 |
18.69 |
35 |
3.04 |
24.8 |
1028 |
0.116 |
550 |
19.69 |
58 |
3.43 |
26.6 |
1133 |
0.1060 |
600 |
20.65 |
58 |
3.43 |
27.5 |
1217 |
0.0967 |
650 |
21.46 |
58 |
3.43 |
28.3 |
1298 |
0.0893 |
700 |
22.28 |
58 |
3.43 |
29.1 |
1382 |
0.0829 |
750 |
23.06 |
58 |
3.43 |
29.9 |
1463 |
0.0774 |
800 |
23.83 |
58 |
3.43 |
30.7 |
1543 |
0.0725 |
900 |
25.37 |
58 |
3.43 |
32.2 |
1707 |
0.0645 |
1000 |
26.92 |
58 |
3.43 |
33.8 |
1871 |
0.0580 |
Nous fournissons un support technique et des solutions complètes de distribution d’énergie adaptées à vos besoins. Si les dessins de conception que vous nous fournissez sont jugés irréalisables, nous optimiserons le plan et l'ajusterons en fonction des dimensions de l'armoire, de l'emplacement de l'équipement, etc. Nous optimiserons également la configuration des produits pour qu’ils répondent à vos exigences.
En cas de problème, nous vous fournirons d'abord une assistance par téléphone ou par e-mail. Nous effectuerons un débogage à distance si nécessaire. De plus, nos produits sont livrés avec un manuel de dépannage à titre de référence lorsque vous essayez de trouver le défaut et de résoudre les problèmes par vous-même. La plupart des problèmes peuvent être résolus par les méthodes mentionnées ci-dessus. Nous nous enregistrerons chaque année environ pour acquérir des informations détaillées sur votre équipement afin de mieux comprendre son fonctionnement interne.
1. Nous résoudrons rapidement le problème après avoir reçu le rapport de problème ou la demande de réparation.
2. Nous expliquons ensuite la cause de l'échec en détail et tous les frais seront facturés en fonction des prix du marché.
3. Si nous reprenons des pièces pour inspection, nous y appliquerons des autocollants d'avertissement fragiles ou noterons leur numéro de série pour maintenir la sécurité des pièces.
4. Si votre réclamation est jugée fondée, nous vous rembourserons les frais de réparation sur place.
1.Q : Êtes-vous un fabricant ou un commerçant ?
R: Nous sommes tous l'activité principale de l'entreprise: appareillage basse tension, armoire de distribution d'énergie, conception d'armoires antidéflagrantes, production et programmation de systèmes.
2.Q : Faut-il prendre en charge OEM/ODM ? Pouvez-vous concevoir l'équipement en fonction de notre taille ?
R : Bien entendu, nous pouvons personnaliser n’importe quel produit en fonction des exigences du client et nous pouvons fournir des solutions et des solutions de conception.
3.Q : Pourquoi devrais-je acheter chez vous plutôt que chez quelqu'un d'autre ?
R : Tout d'abord, nous pouvons fournir à tous nos clients un support très professionnel composé de consultants informatiques et d'équipes de service. Deuxièmement, nos principaux ingénieurs ont plus de 20 ans d'expérience dans le développement d'équipements de distribution d'énergie.
4.Q : Qu'en est-il du délai de livraison ?
R : Généralement, notre délai de livraison est d'environ 7 à 15 jours. Bien que cela dépend des exigences des clients et du
quantité de produits.
5.Q : Qu'en est-il de l'expédition ?
R : Nous pouvons organiser l’expédition par DHL, FedEx, UPS, etc. Bien sûr, les clients peuvent également utiliser leurs propres transitaires.
6.Q : Qu'en est-il des conditions de paiement ?
R : T/T pris en charge, Paypal, Apple Pay, Google Pay, Western Union, etc. Bien sûr, nous pouvons en discuter.
