Onduleur basse fréquence monophasé

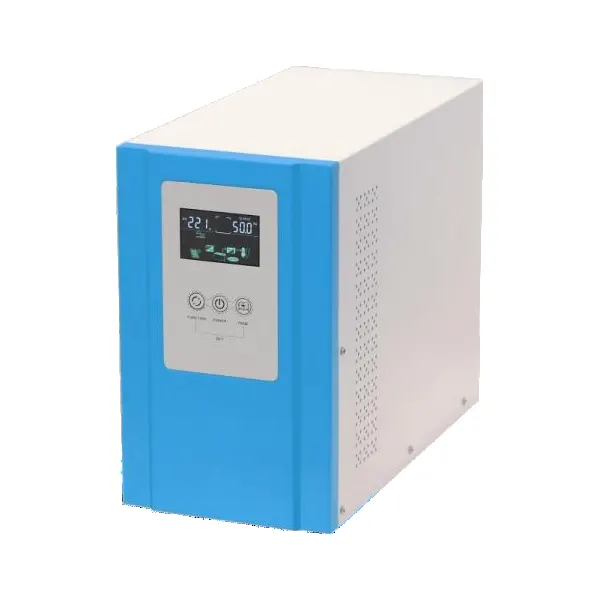

  • Onduleur basse fréquence monophasé - 0 Onduleur basse fréquence monophasé - 0

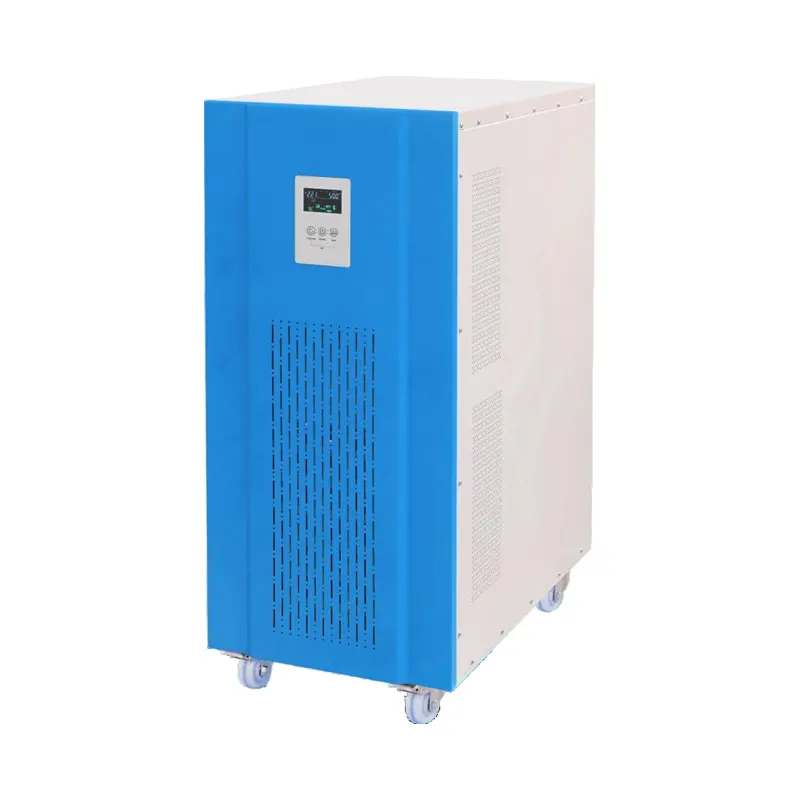

  • Onduleur basse fréquence monophasé - 1 Onduleur basse fréquence monophasé - 1

Onduleur basse fréquence monophasé

Vous pouvez être assuré d'acheter un onduleur basse fréquence monophasé dans notre usine et nous vous offrirons le meilleur service après-vente et une livraison rapide.

envoyer une demande

Téléchargement PDF

Description du produit

Vous pouvez être assuré d'acheter un onduleur basse fréquence monophasé dans notre usine et nous vous offrirons le meilleur service après-vente et une livraison rapide.

L'onduleur basse fréquence monophasé est un type d'appareil électronique utilisé pour convertir le courant continu (courant continu) en courant alternatif (courant alternatif). Cet onduleur fonctionne à basse fréquence, généralement inférieure à 60 Hz, et est conçu pour les systèmes électriques monophasés. Le fonctionnement à basse fréquence offre de multiples avantages, notamment un degré élevé de stabilité et de fiabilité, un faible bruit et une conversion d'énergie efficace. Ces onduleurs sont disponibles dans une large gamme de capacités de puissance de sortie en fonction des besoins spécifiques. Ils comportent également généralement plusieurs fonctions de protection telles que la protection contre les surtensions, la protection contre les sous-tensions et la protection contre les surcharges. Les onduleurs monophasés basse fréquence sont couramment utilisés dans diverses applications telles que les systèmes d'énergie renouvelable, les systèmes d'alimentation domestique, les systèmes de secours pour les bâtiments industriels et commerciaux et d'autres applications où une conversion de puissance basse fréquence est requise.


Caractéristiques de l'onduleur basse fréquence monophasé :


Fonctionnement basse fréquence : l'onduleur fonctionne à basse fréquence, généralement inférieure à 60 Hz, offrant une stabilité et une fiabilité élevées.


Haute efficacité : l'onduleur est conçu pour une conversion d'énergie à haute efficacité, ce qui entraîne une faible perte d'énergie et une réduction des coûts d'électricité.


Large plage de puissance : l'onduleur est disponible dans une large gamme de capacités de puissance de sortie, ce qui lui permet de répondre à différentes exigences de puissance dans diverses applications.


Fonctions de protection multiples : l'onduleur est équipé de plusieurs fonctions de protection, notamment une protection contre les surtensions, une protection contre les sous-tensions et une protection contre les surcharges, ce qui améliore sa durabilité et sa durée de vie.


Interface conviviale : l'onduleur est conçu avec une interface conviviale qui facilite son utilisation, sa surveillance et sa configuration selon des paramètres spécifiques.


Conception compacte et légère : l'onduleur est conçu pour être compact et léger, ce qui le rend facile à installer et à intégrer dans différents systèmes ou applications.


Entretien facile : l'onduleur ne nécessite pas beaucoup d'entretien, et tout entretien requis est simple et facile à effectuer.


Faible bruit : l'onduleur est conçu pour fonctionner avec un bruit de sortie minimal, ce qui en fait un choix idéal pour les applications nécessitant de faibles niveaux de bruit.


Durable : l'onduleur est construit avec des matériaux de haute qualité, garantissant une durabilité et une longue durée de vie, même dans des conditions environnementales difficiles.


Scénarios d'application de l'onduleur basse fréquence monophasé :


Systèmes d'énergie renouvelable : l'onduleur peut être utilisé dans des systèmes d'énergie renouvelable tels que l'énergie éolienne et solaire pour convertir le courant continu en courant alternatif.


Systèmes d'alimentation domestique : l'onduleur convient aux systèmes d'alimentation domestique qui nécessitent une conversion de puissance basse fréquence pour faire fonctionner divers appareils.


Systèmes d'alimentation de secours : l'onduleur peut être utilisé comme source d'alimentation de secours pour les bâtiments industriels et commerciaux en cas de panne de courant ou d'urgence.


Machines industrielles : L’onduleur peut être utilisé pour alimenter des moteurs, des compresseurs et d’autres machines industrielles.


Télécommunications : l'onduleur peut être utilisé dans les systèmes de télécommunications pour alimenter les appareils de communication et autres équipements critiques.


Systèmes de pompage d'eau : l'onduleur peut être utilisé dans les systèmes de pompage d'eau pour convertir l'énergie CC générée par les panneaux solaires en énergie CA pour entraîner la pompe à eau.


Services d'urgence : l'onduleur peut être utilisé dans les véhicules d'intervention d'urgence tels que les ambulances et les camions de pompiers pour alimenter les équipements critiques.


Applications marines : l'onduleur peut être utilisé dans des applications marines pour convertir l'alimentation CC du groupe de batteries en alimentation CA pour une utilisation dans divers navires et bateaux.



Modèle: 70112/24
(01		 10212/24
(102)		 15224/48
(152)		 20224/48
(202)		 30224/48
(302)		 35248/96
(352)		 40248/96
402 		50248/96
(502)		 60248/96
(602)		 70248/96/192
(702)
Puissance nominale 700W 1000W 1500W 2000W 3000W 3500W 4000W 5000W 6000W 7000W
Puissance maximale (20 ms) 2100VA 3000VA 4500VA 6000 VA 9000 VA 10500VA 12000VA 15000VA 18 000 VA 21000VA
Démarrer le moteur 0,5 CV 1 CV 1,5 CV 2 CV 3 CV 3 CV 3 CV 4 CV 4 CV 5 CV
Voltage de batterie 12/24 VCC 12/24 VCC 24/48 VCC 24/48 VCC 24/48 VCC 48/96 VCC 48/96 VCC 48/96 VCC 48/96 VCC 48/96/192 V CC
Courant de charge CA maximum 0A ~ 20A (selon le modèle, la puissance de charge maximale est de 1/4 de la puissance nominale)
Courant de charge du contrôleur solaire intégré (en option) 10A ~ 60A (PWM ou MPPT) 24/48 V (PWM : 10 A ~ 60 A/MPPT : 10 A-100 A). 48 V (PWM : 10 A ~ 120 A/MPPT : 10 A ~ 100 A)/
96 V (50 A/100 A (PWM ou MPPT))
Taille (L*W*Hmm) 340x165x283 410x200x350 491x260x490
Taille de l'emballage (L*W*Hmm) 405x230x340 (1 pièce)/475x415x350 (2 pièces) 475x265x410 545x315x550
N.W. (kg) 9,5 (1 pièce) 10,5 (1 pièce) 11,5 (1 pièce) 17 20.5 21.5 29 30 31.5 36
G.W. (kg)(Emballage en carton) 11(1 pièce) 12(1 pièce) 13(1 pièce) 19 22.5 23.5 32 33 34.5 39
Méthode d'installation La tour
Modèle: 80248/96/192
(802)		 10348/96/192
(103)		 12396/192
(123)		 153192
(153)		 203192
(203)		 253240
(253)		 303240
(303)		 403384
(403)
Puissance nominale 8KW 10KW 12KW 15KW 20KW 25KW 30KW 40KW
Puissance maximale (20 ms) 24KVA 30KVA 36KVA 45KVA 60KVA 75KVA 90KVA 120KVA
Démarrer le moteur 5 CV 7 CV 7 CV 10 CV 12 CV 15 CV 15 CV 20 CV
Voltage de batterie 48/96/192 V CC 48/96 V/192 VCC 96/192 V CC 192 V CC 192 V CC 240 V CC 240 V CC 384 V CC
Courant de charge CA maximum 0A ~ 40A (selon le modèle, le
la puissance de charge maximale est de 1/4 de la puissance nominale)		 0A ~ 20A (selon le modèle, la puissance de charge maximale est de 1/4 de la puissance nominale)
Contrôleur solaire intégré
courant de charge (facultatif)		 PWM :(48 V : 120 A ; 96 V : 50 A/100 A ; 192 V/384 V : 50 A).
MPPT :(48 V : 100 A/200 A ; 96 V : 50A/100A ; 192 V/384 V : 50A)		 50A/100A 50A/100A
Taille (L*W*Hmm) 540x350x695 593x370x820 721x400x1002
Taille de l'emballage (L*W*Hmm) 600*410*810 656*420*937 775x465x1120
N.W. (kg) 66 70 77 110 116 123 167 192
G.W. (kg)(Emballage en bois) 77 81 88 124 130 137 190 215
Méthode d'installation La tour
Saisir Plage de tension d'entrée CC 10,5-15 V CC (tension de batterie unique)
Plage de tension d'entrée CA 73 VCA ~ 138 VCA (110 VCA)/83 VCA ~ 148 VCA (120 VCA)/145 VCA ~ 275 VCA (220 VCA)/155 VCA ~ 285 VCA (230 VCA)/165 VCA ~ 295 VCA (240 VCA) (700 W ~ 7 000 W)
92VAC~128VAC(110VAC)/102VAC~138VAC(120VAC)/185VAC~255VAC(220VAC)/195VAC~265VAC(230VAC)/205VAC~275VAC(240VAC)(8KW~40KW)
Plage de fréquence d'entrée CA 45 Hz ~ 55 Hz (50 Hz)/55 Hz ~ 65 Hz (60 Hz)
Méthode de chargement CA Trois étages (courant constant, tension constante, charge flottante)
Sortir Efficacité (mode batterie) ≥85%
Tension de sortie (mode batterie) 110 VCA ± 2 %/120 VCA ±2 %/220 VCA ±2 %/230 VCA ±2 %/240 VCA ±2 %
Fréquence de sortie (mode batterie) 50 Hz ± 0,5 ou 60 Hz ± 0,5
Onde de sortie (mode batterie) Onde sinusoïdale pure
Efficacité (mode AC) ≥99 %
Tension de sortie (mode CA) 110VAC±10%/120VAC±10%/220VAC±10%/230VAC±10%/240VAC±10% (pour les modèles inférieurs ou égaux à 7KW) ; Suivre l'entrée (pour les modèles supérieurs à 7 kW)
Fréquence de sortie (mode AC) Suivre la saisie
Distorsion de la forme d'onde de sortie (mode batterie) ≤3 % (charge linéaire)
Aucune perte de charge (mode batterie) ≤1 % de puissance nominale
Aucune perte de charge (mode AC) ≤2 % de puissance nominale (le chargeur ne fonctionne pas en mode AC))
Aucune perte de charge (mode économie d'énergie) ≤10W
Type de batterie
(sélectionnable)		 Batterie VRLA Tension de charge : 14,2 V ; Tension flottante : 13,8 V (tension de batterie unique)
Personnaliser la batterie Les paramètres de charge et de décharge de différents types de batteries peuvent être personnalisés en fonction des besoins de l'utilisateur
(les paramètres de charge et de décharge de différents types de batteries peuvent être définis via le panneau de commande)
protection Alarme de sous-tension de batterie Valeur par défaut : 11 V (tension de batterie unique)
Protection contre les sous-tensions de la batterie Valeur par défaut : 10,5 V (tension de batterie unique)
Alarme de surtension de batterie Valeur par défaut : 15 V (tension de batterie unique)
Protection contre les surtensions de la batterie Valeur par défaut : 17 V (tension de batterie unique)
Tension de récupération de surtension de la batterie Valeur par défaut : 14,5 V (tension de batterie unique)
Protection contre les surcharges Protection automatique (mode batterie), disjoncteur ou assurance (mode AC)
Protection contre les courts-circuits de sortie de l'onduleur Protection automatique (mode batterie), disjoncteur ou assurance (mode AC)
Protection contre la température > 90 ℃ (arrêt de la sortie)
Alarme A État de fonctionnement normal, le buzzer n'a pas de son d'alarme
B Le buzzer retentit 4 fois par seconde en cas de panne de batterie, d'anomalie de tension, de protection contre les surcharges
C Lorsque la machine est allumée pour la première fois, le buzzer affichera 5 lorsque la machine est normale
À l’intérieur du solaire
manette
(Facultatif)		 Mode de charge PWM ou MPPT
Plage de tension d'entrée PV PWM : 15 V-44 V (système 12 V) ; 30 V-44 V (système 24 V) ; 60 V-88 V (système 48 V) ; 120 V-176 V (système 96 V) ; 240 V-352 V (système 192 V) ; 300 V-400 V (système 240 V) ; 480 V-704 V (système 384 V).
MPPT : 15 V-120 V (système 12 V) ; 30 V-120 V (système 24 V); 60 V-120 V (système 48 V) : 120 V-240 V (système 96 V) ; 240 V-360 V (système 192 V) ; 300 V-400 V (système 240 V) ; 480 V-640 V (système 384 V).
Tension d'entrée PV maximale (Voc)
(À la température la plus basse)		 PWM : 50 V (système 12 V/24 V) ; 100 V (système 48 V) ; 200 V (système 96 V) ; 400 V (système 192 V) ; 500 V (système 240 V) ; 750 V (système 384 V)
MPPT : 150 V (système 12 V/24 V/48 V) ; 300 V (système 96 V) ; 450 V (système 192 V) ; 500 V (système 240 V) ; 800 V (système 384 V)
Puissance maximale du générateur photovoltaïque Système 12 V : 140 W (10 A)/280 W (20 A)/420 W (30 A/560 W (40 A)/700 W/(50 A)/840 W (60 A/1 120 W (80 A/1 400 W (100 A) ;
Système 24 V : 280 W (10 A)/560 W (20 A)/840 W (30 A/1 120 W (40 A)/1 400 W (50 A/1 680 W (60 A)/2 240 W (80 A)/2 800 W (100 A) ;
Système 48 V : 560 W (10 A/1 120 W (20 A/1 680 W (30 A)/2 240 W (40 A)/2 800 W (50 A)/3 360 W (60 A)/4 480 W (80 A)/5 600 W (100 A/6 720 WPWM 120 A/5,6 kW et 112 KWIMPPT 100 A/20. 0A)
Système 96 V : 5,6 kW (50 A)/11,2 kW (100 A) ; Système 192 V :(PWM : 11,2 kW (50 A)/224 kW (100 A)/(MPPT : 11,2 kW (50 A)/11,2 x 2 kW (100 A) ;
Système 240 V :(PWMt14KW(50A)/28KW(100A))/(MPPT:14KW(50A)/14*2KW(100A); Système 384V :(PWM:224KW(50A)/448KW(100A))/(MPPT224KW( 50A)/224*2KW(100A)
Perte en veille ≤3W
Efficacité de conversion maximale >95%
Mode de fonctionnement Batterie d'abord/AC d'abord/Mode d'économie d'énergie
Temps de transfert ≤4 ms
Afficher Écran LCD
Méthode thermique Ventilateur de refroidissement à commande intelligente
Communication (facultatif) RS485/APP (surveillance WIFI ou surveillance GPRS)
Environnement Température de fonctionnement -10 ℃ ~ 40 ℃
Température de stockage -15 ℃ ~ 60 ℃
Bruit ≤55dB
Élévation 2000 m (plus que le déclassement)
Humidité 0% ~ 95%, pas de condensation
garantie 1 an

Note:

1. Les spécifications sont sujettes à changement sans préavis ;

2. Les exigences spéciales en matière de tension et de puissance peuvent être personnalisées en fonction de la situation réelle des utilisateurs.
