Câble solaire photovoltaïque

Planifier la meilleure configuration de panneaux solaires pour votre système photovoltaïque

La planification de la configuration du générateur solaire vous aidera à garantir la bonne sortie tension/courant pour votre système photovoltaïque. Dans cette section, nous expliquons ce que sont ces éléments et leur importance.

Tension d'entrée CC maximale

La tension continue maximale doit être limitée pour des raisons de sécurité, pour les réglementations NEC et pour correspondre aux spécifications techniques d'un onduleur string. La limite pour les systèmes photovoltaïques résidentiels est de 600 V selon la réglementation NEC, mais cela peut varier en fonction de l'onduleur centralisé.

Tension d'entrée CC minimale

Il existe une tension d'entrée CC minimale requise pour démarrer un onduleur string, c'est pourquoi il s'agit d'une configuration de planification importante pour les systèmes photovoltaïques. Ce nombre varie considérablement selon le modèle et la marque sélectionnés.

Courant d'entrée CC maximal

Le courant d'entrée CC maximum est limité par les spécifications techniques de l'onduleur. Cette valeur est conçue d'après la courbe courant-tension (courbe IV) pour une cellule solaire. Il s'agit d'un facteur important à prendre en compte lors du câblage des panneaux solaires, car la sortie CC du système ne doit pas dépasser le courant d'entrée maximum de l'onduleur.

Nombre de traqueurs MPPT

Les trackers MPPT optimisent la puissance de sortie des systèmes photovoltaïques en tenant compte de la courbe IV. Les onduleurs centralisés dotés de plusieurs trackers MPPT peuvent optimiser la puissance de sortie des chaînes de panneaux solaires présentant des spécifications différentes les unes des autres, vous permettant ainsi de câbler un panneau solaire plus complexe à l'onduleur. Si votre onduleur dispose de deux entrées MPPT ou plus, assurez-vous d'en tirer parti correctement, en particulier dans les scénarios avec des orientations multiples ou un impact d'ombrage.

Câblage de votre panneau solaire : guide étape par étape

Jusqu’à présent, vous avez découvert les concepts clés et les aspects de planification à prendre en compte avant de câbler des panneaux solaires. Désormais, dans cette section, nous vous proposons un guide étape par étape sur la façon de câbler les panneaux solaires.

Connecter un connecteur PV à votre fil PV

La plupart des panneaux solaires sont livrés avec des connecteurs MC4 préinstallés, ce qui vous permettra de verrouiller les panneaux solaires entre eux. Pour les points d'arrivée du système, vous pourrez peut-être utiliser un câble d'extension MC4 qui est généralement disponible en plusieurs tailles pour interconnecter le système photovoltaïque et l'onduleur.

Cependant, il est toujours important d'apprendre à bien installer un connecteur PV, car dans certains cas ou sections, le système peut nécessiter que vous fassiez le raccordement vous-même. Cela se produira probablement si vous ne trouvez pas de câble d'extension MC4 de la bonne longueur.

Les étapes pour ajouter des connecteurs solaires aux fils PV sont les suivantes :

Dénudez le fil.

Placez la plaque de connexion dessus et utilisez l'outil de sertissage.

Insérez les composants inférieurs du connecteur (couvre-bornes, serre-câble et manchon de compression).

Insérez les composants supérieurs (film de sécurité, boîtier du connecteur MC4 mâle/femelle, joint torique).

Fixez tous les composants ensemble et serrez-les légèrement à la main.

Donnez le couple final au connecteur MC4 en utilisant l'outil d'assemblage du connecteur solaire.

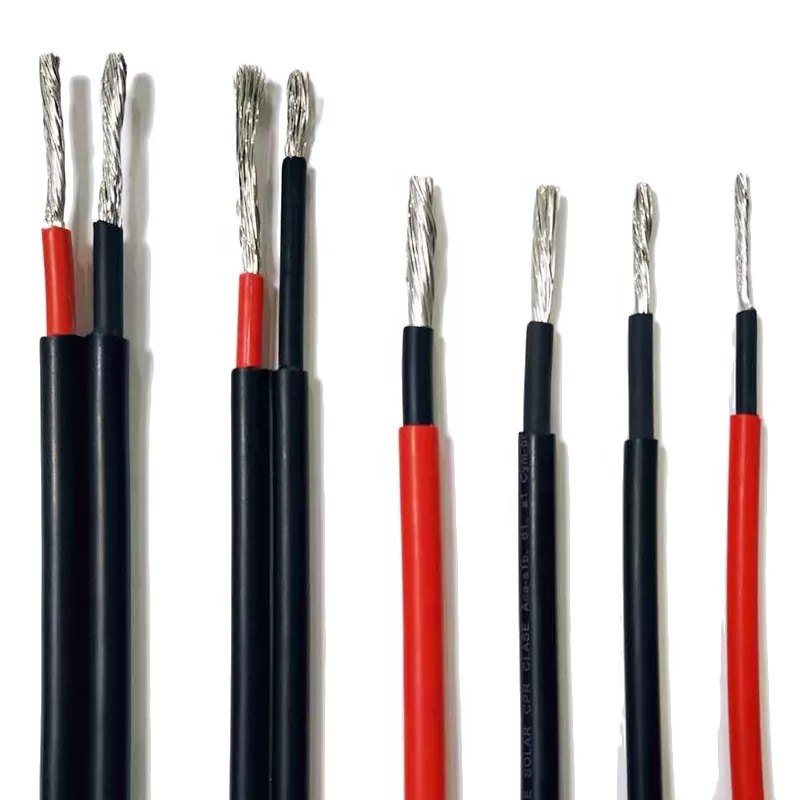

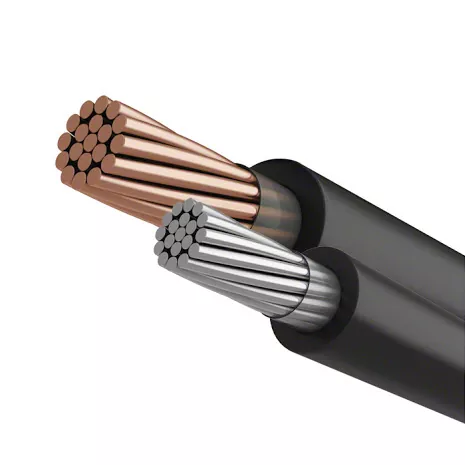

CÂBLE SOLAIRE PV DAYA Détails

CÂBLE SOLAIRE PV DAYA Conditions de travail

Avantages photovoltaïques

Les modules photovoltaïques fonctionnent à des températures élevées et sont exposés à diverses conditions environnementales. Le NEC limite diverses applications de panneaux photovoltaïques à USE-2 ou au fil PV. Ces câbles doivent répondre aux exigences de résistance au soleil et de température pour l'environnement.

Les fils PV sont fabriqués pour être utilisés dans des applications photovoltaïques, tandis que les types de câbles USE-2 sont généralement fabriqués pour les applications d'entrée de service souterraine. Les deux types de câbles contiennent généralement une isolation XLPE et peuvent être résistants à la lumière du soleil et/ou conçus pour un enfouissement direct.

Le fil PV se distingue du fil USE-2 en termes d'épaisseur d'isolation, de tension nominale et de température de fonctionnement. Le fil PV contient des isolants plus épais adaptés à la protection contre divers environnements difficiles. USE-2 est évalué jusqu'à 600 V, tandis que le fil PV est disponible en trois tensions nominales : 600 V, 1 kV et 2 kV. La température maximale de fonctionnement des câbles des types de câbles USE-2 est de 90 ºC, tandis que les câbles photovoltaïques peuvent être évalués à des températures plus élevées.

Le fil photovoltaïque est l'un des rares types de fils monoconducteurs pouvant être évalué à plus de 600 V et être directement enterré selon le NEC sans avoir besoin d'être blindé.

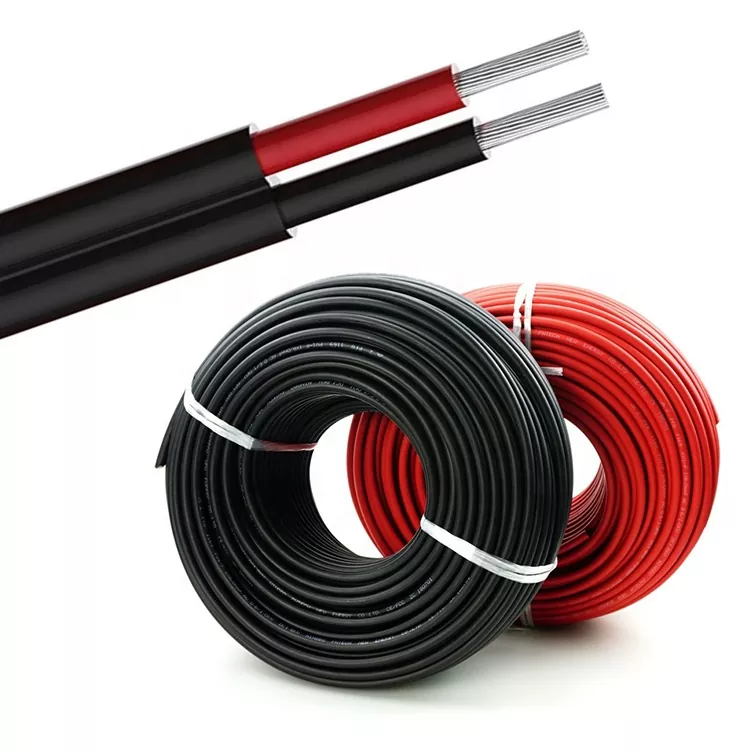

Emballage:

--100 m/bobine avec film rétractable, 6 bobines par carton extérieur.

--100 m/bobine, la bobine peut être en papier, en plastique ou en ABS, puis 3 à 4 bobines par carton,

--200 m ou 250 m par tambour, deux tambours par carton,

--305m/tambour en bois, un tambour par carton extérieur ou chargement de palette,

--500m/tambour en bois, un tambour par carton extérieur ou chargement de palette,

--Fût en bois de 1000m ou 3000m, puis chargement de palettes.

*Nous pouvons également proposer un emballage OEM personnalisé selon la demande des clients.

Livraison:

Port : Tianjin ou autres ports selon vos besoins.

Fret maritime : les devis FOB/C&F/CIF sont tous disponibles.

*Pour certains pays tels que les pays d'Afrique et du Moyen-Orient, notre devis de fret maritime est beaucoup moins cher que ce que les clients obtiennent de l'agence maritime locale.

Paramètre du CÂBLE SOLAIRE PV DAYA (Spécification)

Service de câble solaire photovoltaïque DAYA

Préventes

Nous fournissons un support technique et des solutions complètes de distribution d’énergie adaptées à vos besoins. Si les dessins de conception que vous nous fournissez sont jugés irréalisables, nous optimiserons le plan et l'ajusterons en fonction des dimensions de l'armoire, de l'emplacement de l'équipement, etc. Nous optimiserons également la configuration des produits pour qu’ils répondent à vos exigences.

Après-vente

En cas de problème, nous vous fournirons d'abord une assistance par téléphone ou par e-mail. Nous effectuerons un débogage à distance si nécessaire. De plus, nos produits sont livrés avec un manuel de dépannage à titre de référence lorsque vous essayez de trouver le défaut et de résoudre les problèmes par vous-même. La plupart des problèmes peuvent être résolus par les méthodes mentionnées ci-dessus. Nous nous enregistrerons chaque année environ pour acquérir des informations détaillées sur votre équipement afin de mieux comprendre son fonctionnement interne.

Notre promesse de service client

1. Nous résoudrons rapidement le problème après avoir reçu le rapport de problème ou la demande de réparation.

2. Nous expliquons ensuite la cause de l'échec en détail et tous les frais seront facturés en fonction des prix du marché.

3. Si nous reprenons des pièces pour inspection, nous y appliquerons des autocollants d'avertissement fragiles ou noterons leur numéro de série pour maintenir la sécurité des pièces.

4. Si votre réclamation est jugée fondée, nous vous rembourserons les frais de réparation sur place.

FAQ sur le câble solaire photovoltaïque DAYA

1.Q : Êtes-vous un fabricant ou un commerçant ?

R: Nous sommes tous l'activité principale de l'entreprise: appareillage basse tension, armoire de distribution d'énergie, conception d'armoires antidéflagrantes, production et programmation de systèmes.

2.Q : Faut-il prendre en charge OEM/ODM ? Pouvez-vous concevoir l'équipement en fonction de notre taille ?

R : Bien entendu, nous pouvons personnaliser n’importe quel produit en fonction des exigences du client et nous pouvons fournir des solutions et des solutions de conception.

3.Q : Pourquoi devrais-je acheter chez vous plutôt que chez quelqu'un d'autre ?

R : Tout d'abord, nous pouvons fournir à tous nos clients un support très professionnel composé de consultants informatiques et d'équipes de service. Deuxièmement, nos principaux ingénieurs ont plus de 20 ans d'expérience dans le développement d'équipements de distribution d'énergie.

4.Q : Qu'en est-il du délai de livraison ?

R : Généralement, notre délai de livraison est d'environ 7 à 15 jours. Bien que cela dépend des exigences des clients et du

quantité de produits.

5.Q : Qu'en est-il de l'expédition ?

R : Nous pouvons organiser l’expédition par DHL, FedEx, UPS, etc. Bien sûr, les clients peuvent également utiliser leurs propres transitaires.

6.Q : Qu'en est-il des conditions de paiement ?

R : T/T pris en charge, Paypal, Apple Pay, Google Pay, Western Union, etc. Bien sûr, nous pouvons en discuter.
