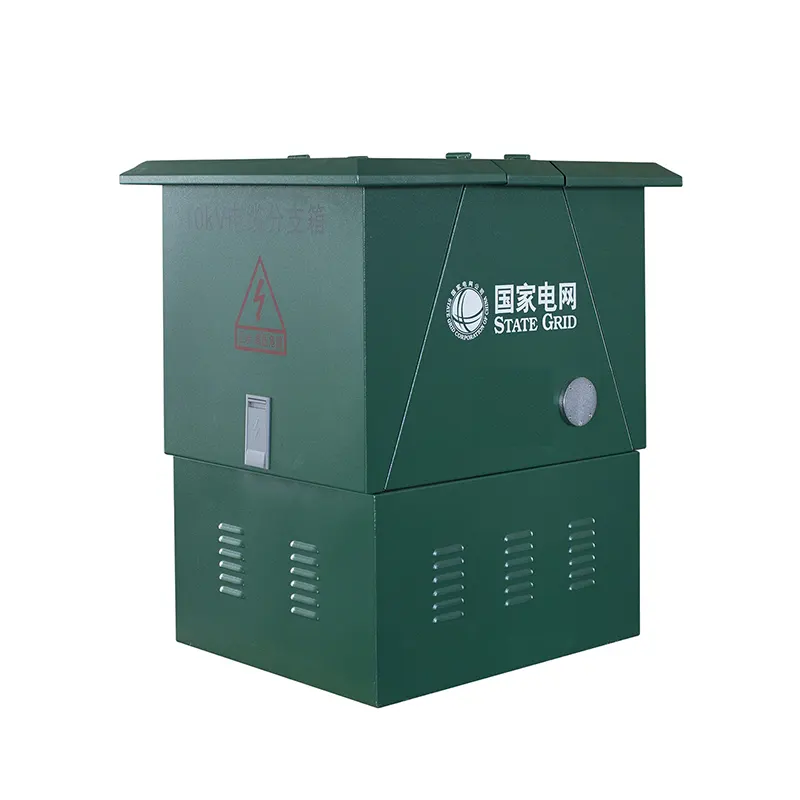

Armoire extérieure de distribution de câbles

Détails de l'armoire de distribution de câble extérieure DAYA

DAYA GCK Armoire extérieure de distribution de câbles basse tension Conditions de travail

Altitude : ≤ 2000 m.

Plage de température : -5 °C à +40 °C, et la température moyenne sur 24 heures ne doit pas dépasser +35 °C.

L'humidité relative ne doit pas dépasser 50 % à +40 °C, et une humidité relative plus élevée est autorisée à basse température (90 % à +20 °C). Et l'air doit être propre.

Les lieux de travail doivent être exempts d'incendie, d'explosion, de pollution grave, de corrosion chimique et de fortes vibrations.

Inclinaison : ⤠5°, installation verticale.

Plage de température de transport et de stockage : -25 °C à +55 °C, et la température peut atteindre +70 °C en peu de temps (dans les 24 heures).

Paramètre de l'armoire de distribution de câble extérieure DAYA (spécification)

Les armoires sont entièrement assemblées avec jeux de barres et supports de jeux de barres, complètes et livrées d'usine, prêtes pour une installation directe. Nous offrons une solution complète, testée et vérifiée.

Interrupteurs-sectionneurs à fusibles Inline II

Système de jeu de barres en Z protégé IP suivant la norme DIN de distance de 185 mm

Armoires Nordicab (acier galvanisé à chaud ou acier peint prétraité

Caractéristiques de traitement de l'armoire de distribution de câble extérieure DAYA

1.Partie armoire : toutes les pièces à angle droit avec lesquelles les opérateurs peuvent entrer en contact sont toutes inversées en angle R pour éviter de rayer et de blesser les personnes ; le cadre de jeu de barres amélioré est plus pratique pour installer des jeux de barres et a une apparence plus belle ; la grille de ventilation installée sur le capot supérieur a une fonction anti-goutte ; le capot supérieur est une structure ouverte, ce qui permet aux utilisateurs de placer des jeux de barres horizontaux sur site ;

2. Partie tiroir: le tiroir adopte un processus de rivetage à rainure de positionnement à double pliage, et toutes les pièces sont moulées en même temps, de sorte que le tiroir est 100% interchangeable. Dans le même temps, la technologie de double pliage et de rivet résout les défauts de bavure de feuille et de blessure à la pointe de la vis autotaraudeuse ;

3. Connecteurs : le premier plug-in pour les lignes entrantes et sortantes du tiroir peut être directement utilisé en conjonction avec la carte de fonction et le canal métallique, et le connecteur secondaire est pratique à connecter et le câblage est beau ;

4. Canal vertical: un demi-panneau fonctionnel ou un canal rectangulaire en fer peut être sélectionné et peut être facilement interchangé.
