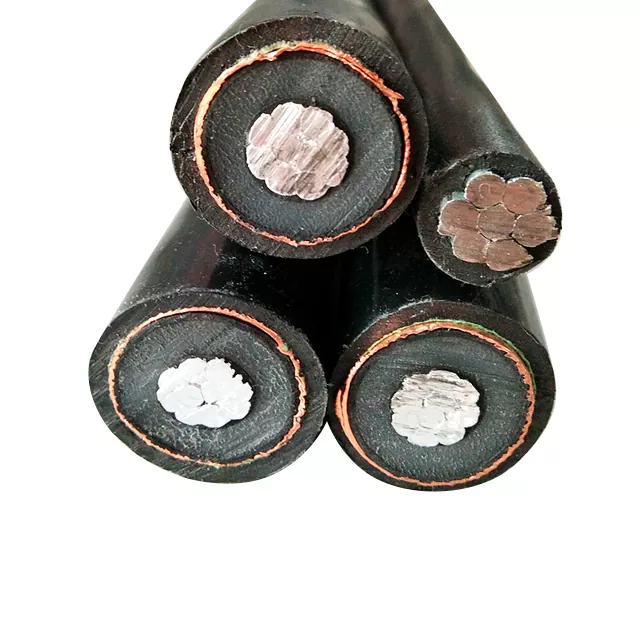

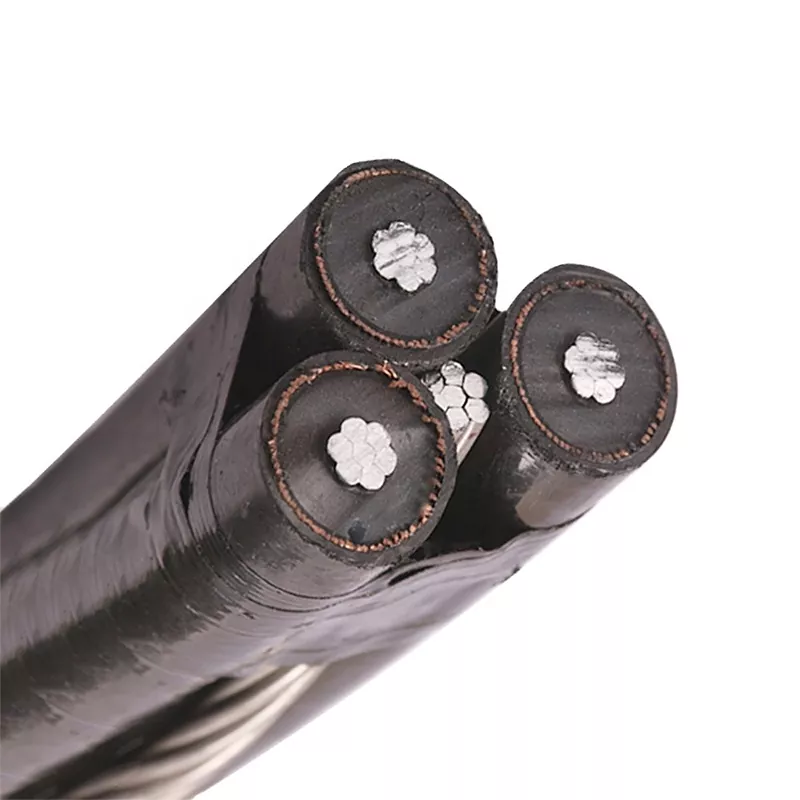

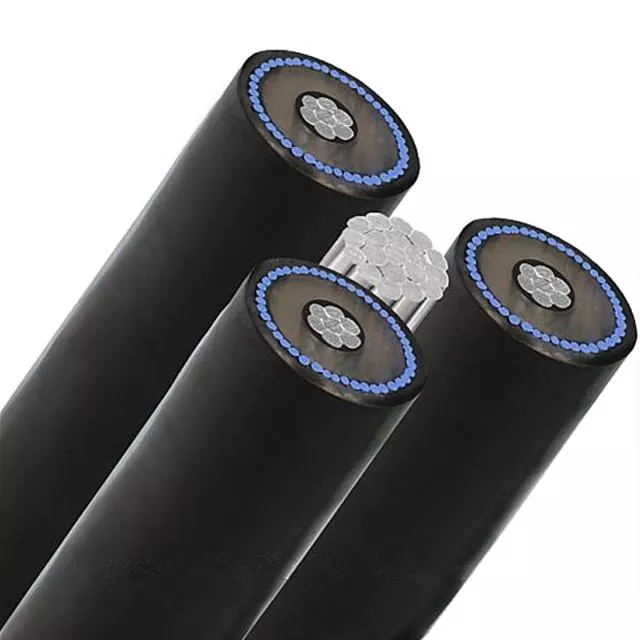

Câble conducteur groupé d'antenne MT

À mesure que la technologie progressait, elle a considérablement réduit les défis rencontrés par les époques précédentes, notamment les pertes d’électricité rencontrées par les sociétés de production d’électricité. Ces pertes ont été atténuées grâce à l'introduction de câbles innovants, notamment le câble conducteur aérien MT. Ces câbles, essentiellement des lignes électriques aériennes, utilisent plusieurs conducteurs isolés étroitement regroupés avec des conducteurs neutres, dépassant les limites des conducteurs non isolés traditionnels espacés.

Les systèmes de distribution OH conventionnels, reposant sur des conducteurs nus, font pâle figure en comparaison des câbles ABC. La méthode OH n'est pas pratique dans les régions côtières, les forêts denses et les collines, où les conducteurs multiples traditionnels sont sujets aux courts-circuits en raison de conditions météorologiques extrêmes comme des vents violents. Ces vents peuvent provoquer le contact des câbles, entraînant des courts-circuits.

En conséquence, les câbles ABC sont de plus en plus largement acceptés en raison de leur sécurité supérieure, de leur fiabilité et de leurs pertes de puissance réduites. De plus, ils offrent une stabilité de régulation de tension améliorée, ce qui se traduit par des avantages économiques grâce à une réduction des coûts d'installation, de maintenance et d'exploitation.

Brève description du câble conducteur groupé aérien :

Peut-être êtes-vous curieux de savoir ce qu'est un câble conducteur groupé aérien ? Eh bien, le câble ABC, comme on l'appelle communément, est un type de ligne électrique aérienne. Il comprend de nombreux conducteurs isolés qui sont solidement regroupés et enroulés ensemble, ainsi qu'un conducteur neutre nu. Cette caractéristique d'isolation le distingue des câbles de transmission traditionnels, qui n'étaient pas isolés. De plus, les câbles ABC sont capables de transmettre de l'énergie à des tensions plus faibles.

Types de câbles conducteurs groupés aériens :

Si nous parlons des tailles et des types de câbles conducteurs groupés aériens, les câbles conducteurs groupés aériens ont trois classes. De plus, chaque classe est disponible en différentes tailles dont nous allons parler ci-dessous :

CÂBLES AÉRIENS BASSE TENSION :

Les câbles ABC basse tension conviennent aux lignes électriques aériennes et aux entrées de pièces, supportant des pressions allant jusqu'à 1 kV et moins. Ils offrent des avantages en termes de réduction des coûts de maintenance, d’installation et d’exploitation. Ces câbles utilisent généralement de l'aluminium, du cuivre ou un alliage d'aluminium comme conducteurs. Les câbles groupés aériens basse tension standard respectent diverses spécifications, notamment CEI 61089, BS 7870, DIN 48201, ASTM B399, BS EN50183 et NFC33-209.

CÂBLES AÉRIENS MOYENNE TENSION :

Les câbles aériens moyenne tension sont idéaux pour les zones urbaines, forestières et côtières lors des transformations du réseau électrique, ainsi que pour la transmission aérienne d'électricité. Ils offrent efficacité, fiabilité et avantages économiques. Ces câbles peuvent gérer des niveaux de tension allant de 10 kV et moins, notamment 6,35/11 kV, 12,7/22 kV et 19/33 kV. Ils comportent généralement des conducteurs en aluminium de forme circulaire. Le matériau isolant couramment utilisé est le XPLE, tandis que les semi-conducteurs internes et externes sont composés de composés. Le matériau du lit est semi-conducteur et l'écran est soit un ruban de cuivre, soit un fil de cuivre. De plus, la gaine extérieure est en HDPE. Les câbles regroupés aériens moyenne tension standard respectent les spécifications telles que IEC60502, NF C33-209, GB 12527-90 et ASTM.

FIL DE DROITE DE SERVICE DUPLEX/TRIPLEX :

Les fils de dérivation de service duplex ou triplex possèdent une résistance élevée à la traction, leur permettant de supporter des charges de 120 V pour les applications de service aérien. Le PVC ou XPLE est utilisé comme matériau isolant. La composition du noyau est principalement constituée d'aluminium 1350-H19, avec des conducteurs de phase torsadés de manière concentrique. Le noyau neutre est généralement constitué d’un alliage d’aluminium AAC, ACSR ou 6201. Ces fils de dérivation de service duplex conviennent à l'éclairage public, à l'éclairage extérieur et aux services temporaires des bâtiments. Les conducteurs isolés en PVC ont une température maximale de 75 degrés, tandis que les conducteurs isolés XPLE ne dépassent pas 90 degrés. Les fils de tension duplex/triplex standard respectent les spécifications, notamment ASTM B230, B231, B232, B399, B498 et ICEA S-76-474.

Avantages de l'utilisation des câbles ABC :

ABC Cable Network a introduit un certain nombre d'avantages dont vous bénéficiez lorsque vous utilisez des câbles ABC au lieu de câbles conventionnels. En voici quelques-uns :

Sécurité améliorée :

Les câbles ABC se distinguent par leur sûreté, leur sécurité et leur fiabilité supérieures, surpassant les lignes de transmission conventionnelles.

Entretien rentable :

Ces câbles présentent de faibles coûts d'alimentation, d'installation et de maintenance, ce qui en fait une alternative rentable. Cela a conduit à l’adoption généralisée de câbles aériens, remplaçant les conducteurs obsolètes en cuivre nu et en aluminium dans le monde entier.

Application polyvalente :

Les câbles ABC conviennent à une installation dans divers environnements. Contrairement aux câbles traditionnels non isolés, ils sont parfaits pour les zones difficiles telles que les zones urbaines encombrées, les terrains vallonnés et les forêts denses. ABC Cable Company veille à ce que les lignes électriques puissent être posées sans perturber l'environnement.

Protection contre les courts-circuits :

Leur isolation supérieure réduit considérablement les risques d’électrocutions accidentelles.

Prix ​​compétitifs :

Le prix du câble ABC est économique, ce qui en fait une option intéressante par rapport aux câbles traditionnels.

Détection de défauts simplifiée :

La visibilité des câbles ABC facilite la détection de tout défaut du système. De plus, les problèmes tels que l'engorgement et le vol d'électricité sont moins préoccupants avec les câbles ABC, en particulier lors de l'utilisation de câbles ZW qui améliorent les efforts de détection.

Installation simplifiée :

L'installation est simplifiée car les câbles ABC ne nécessitent ni barres transversales ni isolants, ce qui réduit considérablement la complexité de l'installation.

Détails du câble conducteur groupé d'antenne DAYA MV

Conditions de travail du câble conducteur groupé aérien DAYA MV

Caractéristiques:

Taille (AWG ou KCM) : 636,0

Échouage (AL/STL) : 26/7

Diamètre pouces : Aluminium : 0,1564

Diamètre pouces : Acier : 0,1216

Diamètre pouces : noyau en acier : 0,3648

Diamètre pouces : OD du câble : 0,990

Poids lb/1000FT : Aluminium : 499.

Poids lb/1 000 pieds : Acier : 276,2

Poids lb/1 000 pieds : Total : 874,1

Contenu % : Aluminium : 68,53

Contenu % : Acier : 31,47

Résistance à la rupture (lbs) : 25 200

OHMS/1 000 pieds : CC à 20 ºC : 0,0267

OHMS/1 000 pieds : CA à 75 ºC : 0,033

Capacité : 789 ampères

Emballage:

--100 m/bobine avec film rétractable, 6 bobines par carton extérieur.

--100 m/bobine, la bobine peut être en papier, en plastique ou en ABS, puis 3 à 4 bobines par carton,

--200 m ou 250 m par tambour, deux tambours par carton,

--305m/tambour en bois, un tambour par carton extérieur ou chargement de palette,

--500m/tambour en bois, un tambour par carton extérieur ou chargement de palette,

- 1000 m ou 3000 m de tambour en bois, puis chargement de palette.

*Nous pouvons également proposer un emballage OEM personnalisé selon la demande des clients.

Livraison:

Port : Tianjin ou autres ports selon vos besoins.

Fret maritime : les devis FOB/C&F/CIF sont tous disponibles.

*Pour certains pays tels que les pays d'Afrique et du Moyen-Orient, notre devis de fret maritime est beaucoup moins cher que ce que les clients obtiennent de l'agence maritime locale.

Paramètre du câble conducteur groupé d'antenne DAYA MV (spécification)

Conducteur de phase
