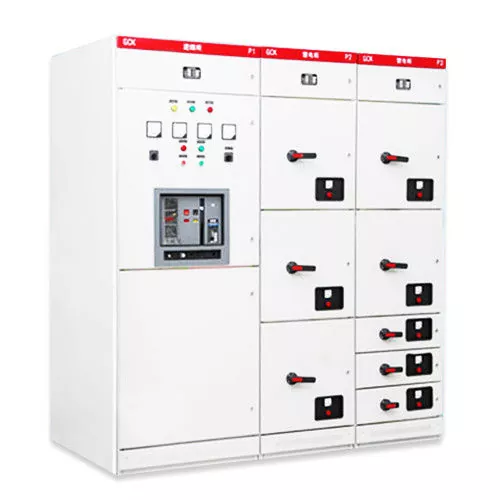

DAYA GCS LV Switchgear Details

DAYA GCS Appareillage BT Conditions de travail

Altitude : ≤ 2000 m.

Plage de température : de -5 °C à +40 °C, et la température moyenne sur 24 heures ne doit pas dépasser +35 °C.

L'humidité relative ne doit pas dépasser 50 % à +40 °C, et une humidité relative plus élevée est autorisée à basse température (90 % à +20 °C). Et l'air doit être pur.

Workplaces should be free of fire, explosion, serious pollution, chemical corrosion and severe vibration.

Gradient: ≤ 5°, vertical installation.

Plage de température de transport et de stockage : -25 °C à +55 °C, et la température peut atteindre +70 °C en peu de temps (dans les 24 heures).

DAYA GCS LV Switchgear Parameter (Specification)

The GCS LV Switchgear is tailor-made for power generation and supply systems that operate at a three-phase AC frequency of 50Hz, with a standard operating voltage of 400V (or 690V) and a rated current not exceeding 4000A. It serves crucial purposes such as power transmission, distribution, centralized motor control, and capacitor compensation. Widely utilized in power plants, the petroleum industry, chemical plants, metallurgy factories, textile mills, high-rise buildings, and various other facilities, this equipment adheres to international standards like IEC60439-1, GB7251.1, and JB/T9661.

The cabinet is crafted using an innovative manufacturing process, and each functional unit features a modular design. This modular approach ensures flexibility and ease in combining the units, enabling it to replicate and surpass all the existing schemes and functionalities of GCS and MNS systems on the market.

Cabinet size (mm)

DAYA GCS Appareillage BT Caractéristiques de traitement

1. Conception de l'armoire : Tous les bords tranchants à angle droit que les opérateurs peuvent rencontrer ont été affinés avec des angles R pour éliminer tout risque de rayure ou de blessure du personnel. Le cadre de jeu de barres amélioré facilite une installation plus simple des jeux de barres tout en offrant un attrait esthétique. La grille de ventilation au sommet du couvercle est dotée d'un mécanisme anti-goutte et la conception ouverte du couvercle supérieur permet aux utilisateurs de positionner sans effort les jeux de barres horizontaux sur site.

2. Construction du tiroir : le tiroir intègre un processus de rivetage à rainure de positionnement à double pliage, garantissant que toutes les pièces sont moulées avec précision en une seule opération. Cela garantit une interchangeabilité à 100 % des tiroirs. De plus, la technologie de double pliage et de rivetage élimine les problèmes tels que les bavures de tôle et les blessures aux pointes de vis autotaraudeuses.

3. Connecteurs : Les connecteurs innovants pour les lignes entrantes et sortantes du tiroir permettent une intégration directe avec la carte fonctionnelle et le canal métallique, ne nécessitant aucune modification supplémentaire. Le connecteur secondaire offre une connectivité facile et garantit une configuration de câblage visuellement attrayante.

4. Flexibilité du canal vertical : les utilisateurs peuvent choisir entre un panneau semi-fonctionnel ou un canal rectangulaire en fer, tous deux conçus pour une interchangeabilité sans effort.
