Comment fonctionne un disjoncteur à vide dans les systèmes de distribution d'énergie modernes ?

Résumé de l'article

A Disjoncteur à vide (VCB)est l'un des dispositifs de commutation les plus fiables utilisés dans les systèmes de distribution d'énergie moyenne tension. Il protège les équipements électriques des surcharges et des courts-circuits en interrompant rapidement le flux de courant dans un environnement sous vide. Cet article explique le fonctionnement d'un disjoncteur à vide, sa structure, ses principes de fonctionnement, ses principaux avantages, ses paramètres techniques et ses scénarios d'application courants. Il répond également aux préoccupations typiques des acheteurs lors de la sélection d'un VCB pour des installations industrielles ou utilitaires.

Table des matières

• Introduction aux disjoncteurs à vide
• Comment fonctionne un disjoncteur à vide
• Principaux composants d'un disjoncteur à vide
• Paramètres techniques clés
• Avantages des disjoncteurs à vide
• Applications courantes
• Comment choisir le bon disjoncteur à vide
• Foire aux questions
• Conclusion

Introduction aux disjoncteurs à vide

Les systèmes d’alimentation électrique nécessitent un équipement de protection fiable pour maintenir la sécurité et la stabilité. Lorsque des conditions anormales telles que des courts-circuits ou des surcharges se produisent, les dispositifs de protection doivent interrompre immédiatement le courant pour éviter tout dommage à l'équipement et tout risque d'incendie. Parmi les diverses technologies de commutation, laDisjoncteur à vide (VCB)est devenu une solution privilégiée pour les réseaux moyenne tension allant de 3,6kV à 40,5kV.

Un disjoncteur à vide interrompt le courant électrique en utilisant le vide comme moyen d'extinction de l'arc. Par rapport aux disjoncteurs à huile ou à air traditionnels, la technologie du vide offre une plus grande fiabilité, une durée de vie plus longue et des exigences de maintenance minimales. Ces avantages rendent les VCB largement utilisés dans les centrales électriques, les installations industrielles, les sous-stations et les systèmes électriques commerciaux.

Des fabricants tels queJOURNEEont développé des solutions avancées de disjoncteurs à vide qui permettent un fonctionnement stable dans des environnements électriques exigeants. Ces produits sont conçus pour offrir des performances de commutation rapides, une résistance d'isolation élevée et une extinction constante de l'arc.

Comment fonctionne un disjoncteur à vide

Le principe de fonctionnement d'un disjoncteur à vide repose sur l'interruption d'un arc électrique au sein d'une enceinte à vide étanche. L'absence de molécules de gaz permet à l'arc de s'éteindre rapidement lorsque le courant passe par zéro.

Le processus de travail peut être expliqué à travers plusieurs étapes clés :

• Fonctionnement normal– En fonctionnement standard, les contacts du disjoncteur restent fermés, permettant au courant de circuler dans le circuit.
• Détection des défauts– Lorsqu'un défaut tel qu'une surcharge ou un court-circuit se produit, le système de protection envoie un signal au mécanisme du disjoncteur.
• Contacter la séparation– Le mécanisme de commande sépare rapidement le contact mobile du contact fixe à l'intérieur de l'ampoule à vide.
• Génération d'arc– Lorsque les contacts se séparent, un arc électrique se forme en raison du flux de courant élevé.
• Extinction des arcs– Dans la chambre à vide, la vapeur métallique des contacts forme un arc de plasma qui s'éteint rapidement au prochain point zéro du courant.
• Interruption actuelle– Une fois l’arc éteint, le vide assure une rigidité diélectrique élevée, empêchant l’arc de se rallumer.

Étant donné que l'environnement sous vide a une pression extrêmement basse, la durée de l'arc est très courte. Cela permet aux disjoncteurs à vide d'interrompre le courant de manière plus efficace et plus sûre que de nombreux types de disjoncteurs traditionnels.

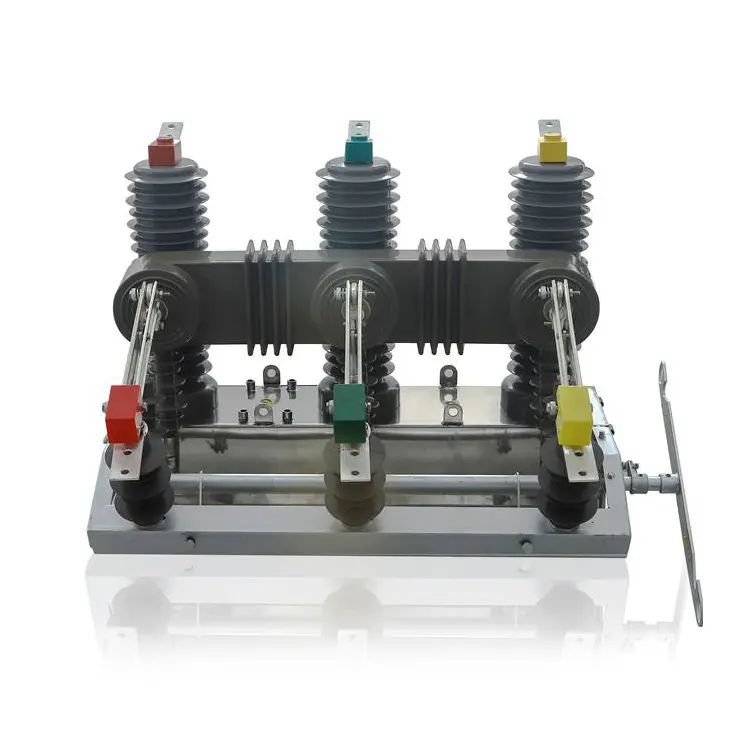

Principaux composants d'un disjoncteur à vide

Un disjoncteur à vide typique se compose de plusieurs composants essentiels qui fonctionnent ensemble pour assurer une protection fiable des circuits.

• Interrupteur à vide– Le composant central responsable de l’extinction de l’arc.
• Contact fixe– Contact électrique fixe à l'intérieur de l'interrupteur.
• Contact Déménagement– Connecté à la commande et se déplace pendant la commutation.
• Mécanisme de fonctionnement– Système mécanique ou à ressort qui ouvre et ferme les contacts.
• Logement isolant– Fournit une isolation et une protection structurelle.
• Circuit de contrôle– Envoie des signaux pour un fonctionnement automatique ou manuel.

Ces composants sont soigneusement conçus pour garantir durabilité et fonctionnement précis, même lors de cycles de commutation répétés.

Paramètres techniques clés

Lors de la sélection d'un disjoncteur à vide, les ingénieurs et les responsables des achats évaluent généralement plusieurs spécifications techniques.

Les fabricants avancés commeJOURNEEconcevoir leurs disjoncteurs à vide pour répondre aux normes internationales et offrir des performances constantes dans des environnements électriques exigeants.

Avantages des disjoncteurs à vide

Les disjoncteurs à vide ont progressivement remplacé de nombreuses technologies de disjoncteurs traditionnelles en raison de leurs nombreux avantages.

• Haute fiabilité– La technologie du vide garantit une extinction stable de l’arc et des performances de commutation constantes.
• Longue durée de vie– L'ampoule à vide subit une usure minimale par rapport aux disjoncteurs à base d'huile.
• Faible entretien– Aucun remplacement d’huile ou remplissage de gaz n’est requis.
• Conception compacte– Une taille plus petite permet une intégration facile dans les panneaux d’appareillage.
• Sécurité environnementale– Les ampoules à vide éliminent les risques liés aux fuites d’huile ou aux émissions de gaz.
• Vitesse de commutation rapide– L’extinction rapide de l’arc améliore la protection du système.

Ces avantages font de la technologie VCB une solution idéale pour les réseaux de distribution d'énergie modernes.

Applications courantes

Les disjoncteurs à vide sont largement utilisés dans différentes industries et systèmes électriques.

• Réseaux de distribution d'électricité moyenne tension
• Usines de fabrication industrielle
• Installations de production d'électricité
• Sous-stations et postes de transformation
• Industrie minière et lourde
• Bâtiments et infrastructures commerciaux

Dans ces environnements, une protection fiable des circuits est essentielle pour maintenir une alimentation électrique stable et éviter des temps d’arrêt coûteux.

Comment choisir le bon disjoncteur à vide

La sélection du bon disjoncteur à vide implique l'évaluation de plusieurs facteurs liés aux exigences du système et aux conditions de fonctionnement.

• Tension nominale– Assurez-vous que le disjoncteur correspond au niveau de tension du système.
• Capacité de court-circuit– Choisissez un disjoncteur capable de gérer le courant de défaut maximum attendu.
• Type d'installation– Les environnements d’installation intérieurs ou extérieurs peuvent nécessiter des conceptions différentes.
• Fréquence de fonctionnement– Les systèmes à commutations fréquentes peuvent nécessiter des disjoncteurs avec une endurance mécanique plus élevée.
• Fiabilité du fabricant– Le choix d’un fournisseur expérimenté garantit la qualité du produit et le support technique.

Fabricants professionnels tels queJOURNEEpropose une gamme de modèles de disjoncteurs à vide conçus pour répondre à diverses exigences industrielles et utilitaires.

Foire aux questions

Q1 : Quelle plage de tension convient aux disjoncteurs à vide ?

Les disjoncteurs à vide sont principalement conçus pour les applications moyenne tension, généralement comprises entre 3,6 kV et 40,5 kV. Ils sont couramment installés dans les systèmes de distribution, les sous-stations et les réseaux électriques industriels.

Q2 : Pourquoi le vide est-il utilisé comme moyen d’extinction de l’arc ?

Le vide a une rigidité diélectrique extrêmement élevée et très peu de molécules de gaz. Cet environnement permet à l'arc de s'éteindre rapidement lorsque le courant passe par zéro, rendant le processus d'interruption efficace et fiable.

Q3 : Combien de temps dure un disjoncteur à vide ?

Un disjoncteur à vide bien conçu peut atteindre une durée de vie mécanique allant jusqu'à 30 000 opérations ou plus. La durée de vie réelle dépend de la fréquence de commutation, des conditions de charge et des pratiques de maintenance.

Q4 : Les disjoncteurs à vide sont-ils respectueux de l’environnement ?

Oui. Les disjoncteurs à vide n'utilisent pas d'huile ou de gaz SF6 comme moyen d'extinction de l'arc, ce qui réduit les risques environnementaux et simplifie la maintenance.

Conclusion

Les disjoncteurs à vide jouent un rôle crucial dans la protection des systèmes électriques modernes. Leur capacité d'extinction rapide de l'arc, leur longue durée de vie et leurs exigences de maintenance minimales en font une solution efficace pour la distribution d'énergie moyenne tension. Alors que les industries continuent d’exiger une infrastructure électrique fiable et sûre, l’adoption de la technologie de commutation sous vide continue de croître dans le monde entier.

Avec une vaste expérience en fabrication et des capacités d'ingénierie avancées,JOURNEEfournit des solutions de disjoncteurs à vide de haute qualité conçues pour des performances stables et une fiabilité à long terme. Si vous recherchez un équipement de protection de circuit fiable pour des applications industrielles ou utilitaires, le bon fournisseur peut faire une différence significative.

Pour plus de détails sur le produit, les spécifications techniques ou des solutions personnalisées,Contactez-nousaujourd'hui. L'équipe professionnelle de DAYA est prête à vous aider à trouver le disjoncteur à vide le plus adapté à votre projet de distribution d'énergie.
