Comment le câble ABC basse tension améliore-t-il la sécurité et l’efficacité de la distribution électrique ?

Résumé de l'article

Une distribution électrique fiable est essentielle pour les communautés résidentielles, les installations industrielles et les infrastructures publiques. Les conducteurs aériens nus traditionnels présentent souvent des risques pour la sécurité, des vulnérabilités environnementales et des défis d'installation.Câble ABC basse tension (câble groupé aérien)offre une solution moderne en combinant des conducteurs isolés dans une configuration groupée conçue pour les réseaux de distribution aériens.

Cet article explique le fonctionnement du câble ABC basse tension, sa conception structurelle, ses principaux avantages et ses applications typiques. Il fournit également des paramètres techniques, une comparaison avec les conducteurs traditionnels et répond aux questions courantes que les clients rencontrent souvent lors de la sélection des câbles de distribution.

Table des matières

• 1. Qu'est-ce qu'un câble ABC basse tension
• 2. Comment fonctionne le câble ABC basse tension
• 3. Composants structurels du câble ABC
• 4. Paramètres techniques clés
• 5. Avantages par rapport aux conducteurs aériens traditionnels
• 6. Applications courantes
• 7. Considérations relatives à l'installation
• 8. Questions fréquemment posées
• 9. Conclusion

1. Qu'est-ce qu'un câble ABC basse tension

Le câble ABC basse tension, également connu sous le nom de câble aérien, est un type de câble de distribution d'énergie aérien isolé conçu pour les réseaux électriques basse tension, généralement inférieurs à 1 kV. Contrairement aux lignes aériennes traditionnelles qui utilisent des conducteurs nus montés sur des isolateurs, les câbles ABC regroupent plusieurs conducteurs isolés autour d'un fil messager de support.

La conception améliore considérablement la sécurité électrique, réduit le risque de courts-circuits provoqués par un contact avec l'environnement et permet une installation dans des zones densément peuplées où les conducteurs nus peuvent présenter des dangers.

Les services publics et les entrepreneurs en électricité préfèrent les câbles ABC pour les systèmes de distribution d'énergie modernes car ils offrent une fiabilité améliorée, des besoins de maintenance réduits et une résistance améliorée aux conditions météorologiques.

2. Comment fonctionne le câble ABC basse tension

Le câble ABC basse tension fonctionne en fournissant de l'électricité à travers des conducteurs en aluminium isolés qui sont regroupés et suspendus au-dessus. Chaque conducteur est isolé individuellement, empêchant tout contact électrique accidentel entre phases ou objets externes tels que des branches d'arbre.

Le faisceau de câbles se compose généralement de plusieurs conducteurs de phase et d'un fil messager neutre qui supporte la charge mécanique. Le fil messager supporte la résistance à la traction nécessaire pour suspendre le câble entre les pôles tout en servant également de conducteur neutre dans de nombreuses configurations.

Lorsque l'électricité circule à travers les conducteurs de phase, la conception isolée assure une distribution stable tout en réduisant les fuites électriques et les interférences externes. Cette configuration améliore la fiabilité du système et rend le réseau plus sûr pour les environnements résidentiels.

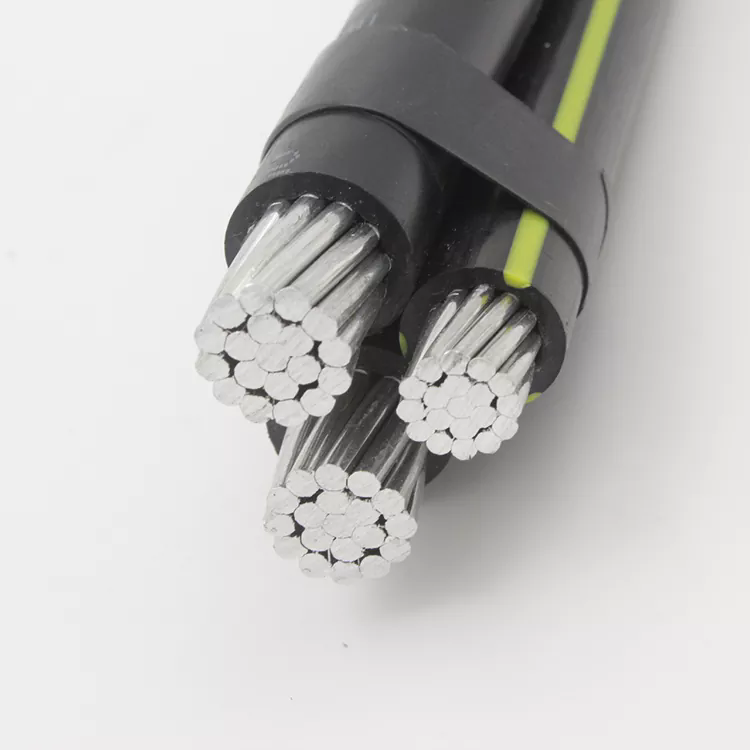

3. Composants structurels du câble ABC

Un câble ABC basse tension typique se compose de plusieurs couches et composants soigneusement conçus pour garantir à la fois les performances électriques et la durabilité mécanique.

• Conducteurs de phase– Généralement fabriqué en aluminium pour une conductivité efficace et des performances légères.
• Messager neutre– Agit comme élément de support et fonctionne parfois comme conducteur neutre.
• Couche d'isolation– Généralement fabriqués à partir de polyéthylène réticulé (XLPE) ou de polyéthylène pour fournir une isolation électrique.
• Configuration du regroupement– Les conducteurs sont torsadés ensemble pour former une structure de câble aérien compacte.

Cette configuration garantit que le câble reste stable même sous le vent, les vibrations et les contraintes environnementales.

4. Paramètres techniques clés

Lors de la sélection du câble ABC basse tension, les ingénieurs évaluent généralement plusieurs paramètres techniques pour garantir la compatibilité avec le système de distribution prévu.

Des fabricants tels queJOURNEEconcevoir des produits de câbles ABC basse tension avec des normes de contrôle de qualité strictes pour garantir des performances stables dans les systèmes de distribution extérieurs exigeants.

5. Avantages par rapport aux conducteurs aériens traditionnels

De nombreux services publics remplacent progressivement les conducteurs nus conventionnels par des câbles aériens groupés en raison de plusieurs avantages opérationnels.

• Sécurité améliorée– Les conducteurs isolés réduisent le risque de choc électrique et de courts-circuits.
• Perte de puissance réduite– Une isolation stable minimise les fuites électriques.
• Entretien réduit– Moins de vulnérabilité aux branches d’arbres et aux dommages environnementaux.
• Fiabilité accrue– La structure groupée réduit le contact de phase pendant les tempêtes.
• Efficacité spatiale– Convient aux rues étroites et aux zones urbaines très fréquentées.

En raison de ces avantages, les câbles ABC sont devenus largement utilisés dans les projets d'électrification résidentiels et les réseaux de distribution d'électricité ruraux.

6. Applications courantes

Le câble ABC basse tension est conçu pour un large éventail de scénarios de distribution d'énergie aérienne.

• Distribution d'énergie résidentielle urbaine
• Projets d'électrification rurale
• Alimentation électrique de construction temporaire
• Réseaux électriques des parcs industriels
• Systèmes d'éclairage public

Dans les régions soumises à des tempêtes fréquentes ou à une végétation dense, les câbles ABC constituent une alternative plus sûre aux conducteurs exposés car leur conception isolée minimise les pannes causées par un contact accidentel.

7. Considérations relatives à l'installation

Une installation correcte est essentielle pour garantir des performances et une durée de vie optimales des systèmes de câbles ABC basse tension.

• Utiliser un espacement approprié des pôles pour maintenir la stabilité mécanique
• Assurer une bonne tension du fil messager
• Évitez toute flexion excessive lors de l’installation
• Utilisez des connecteurs et des raccords compatibles
• Respecter les distances de dégagement recommandées par rapport aux structures

Des pratiques d'installation professionnelles garantissent que le câble conserve à la fois son efficacité électrique et son intégrité structurelle tout au long de sa durée de vie opérationnelle.

8. Questions fréquemment posées

Q1 : Quelle est la différence entre le câble ABC et le fil aérien traditionnel ?

Les systèmes aériens traditionnels utilisent des conducteurs nus montés sur des isolateurs, tandis que les câbles ABC utilisent des conducteurs isolés regroupés. Cette conception améliore considérablement la sécurité et réduit les interférences environnementales.

Q2 : Le câble ABC basse tension convient-il aux zones résidentielles ?

Oui. Les câbles ABC sont largement utilisés dans les communautés résidentielles car leur conception isolée réduit les risques électriques et minimise les pannes causées par un contact externe.

Q3 : Quels matériaux isolants sont couramment utilisés dans les câbles ABC ?

La plupart des fabricants utilisent du polyéthylène réticulé (XLPE) ou un isolant en polyéthylène en raison de leurs excellentes propriétés électriques, de leur résistance à la chaleur et de leur durabilité dans les environnements extérieurs.

Q4 : Combien de temps dure généralement le câble ABC ?

Avec une installation et un entretien appropriés, le câble ABC basse tension peut fonctionner de manière fiable pendant plus de 25 ans dans les systèmes de distribution d'énergie standard.

9. Conclusion

Le câble ABC basse tension représente une approche moderne et efficace de la distribution électrique aérienne. En combinant des conducteurs isolés avec une structure groupée, le câble améliore considérablement la sécurité électrique, la fiabilité du système et la résistance à l'environnement. Il est devenu une solution importante pour les services publics, les projets de construction et le développement des infrastructures dans le monde entier.

Des fabricants tels queJOURNEEfournir des solutions de câbles ABC basse tension de haute qualité conçues pour répondre aux exigences exigeantes des systèmes de distribution électrique modernes. Qu'il soit utilisé pour des réseaux urbains ou des projets d'électrification rurale, le choix de la bonne conception de câble joue un rôle crucial pour garantir une fourniture d'énergie stable et efficace.

Si vous recherchez des solutions de câbles aériens fiables ou si vous avez besoin de conseils professionnels pour sélectionner les spécifications appropriées pour votre projet,Contactez-nouspour en savoir plus sur nos produits et nos services d'assistance technique.
