Transformateur sec : que faut-il savoir avant d’en choisir un ?

1. Qu'est-ce qu'un transformateur de type sec ?

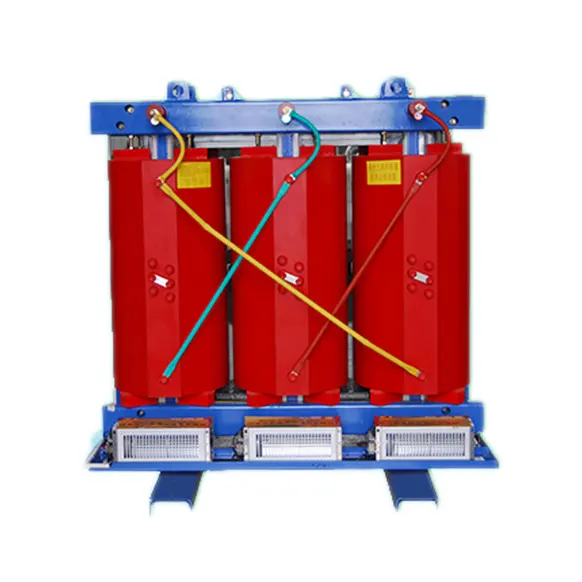

UN transformateur de type sec est un appareil électrique statique qui transfère de l'énergie par induction électromagnétique sans utiliser de liquide (huile) pour l'isolation ou le refroidissement. Au lieu de cela, son noyau et ses enroulements sont encapsulés dans des matériaux isolants solides tels que de la résine époxy ou polyester, et la chaleur est dissipée par circulation d'air naturelle ou forcée.

Cette conception élimine complètement le risque de fuite d'huile et d'incendie, faisant des transformateurs de type sec le choix préféré pour les installations intérieures, les bâtiments densément occupés et les zones écologiquement sensibles.

2. Avantages clés et applications typiques

Applications courantes :

Hôpitaux, centres de données, immeubles de grande hauteur
Installations industrielles (chimie, textile, mines)
Systèmes d’énergies renouvelables (éolien terrestre, solaire)
Plateformes marines et offshore (avec enceintes adaptées)
Limites à garder à l’esprit :
Coût initial plus élevé que les transformateurs à huile
Efficacité de dissipation thermique inférieure – généralement limitée aux valeurs nominales inférieures à ~ 2 000 kVA dans les conceptions standard
Bruit audible légèrement plus élevé dans certains cas

3. Deux types principaux : VPI et bobine coulée

Conseil de sélection : Si votre site présente une humidité élevée, des gaz corrosifs ou des lavages fréquents, choisissez un serpentin coulé. Pour les environnements intérieurs propres et secs, VPI offre le meilleur rapport qualité-prix.

4. Paramètres de sélection clés

Obtenez-les juste avant de spécifier un transformateur.

5. Éléments essentiels de l'installation et de la mise en service

Un bon transformateur peut tomber en panne prématurément si l’installation est bâclée. Suivez ces points critiques.

Emplacement et liquidation

• Installez-le dans un endroit sec et bien ventilé - exempt de gaz corrosifs, de gouttes d'eau et de risque d'inondation.

• Maintenez un dégagement d'au moins 12 à 18 pouces (30 à 45 cm) autour de l'enceinte pour la circulation de l'air.

Fondation et montage

• Placez-le sur une base plane et résistante aux vibrations qui peut supporter tout le poids.

• Utilisez des coussinets antivibratoires si une résonance du sol est possible.

Connexions électriques – À faire

• Utilisez des liaisons flexibles en cuivre/aluminium aux bornes : cela empêche les contraintes mécaniques de tirer sur les bagues.

• Serrez toutes les connexions boulonnées aux valeurs de couple spécifiées dans le manuel. Un serrage excessif peut endommager les filetages ; un serrage insuffisant provoque des points chauds.

• Mise à la terre : Connectez solidement le boîtier et le point neutre au réseau de terre de la station.

Vérifications préalables à la mise en service

Test de résistance d'isolement : utilisez un mégohmmètre (échelle 500 V ou 1 000 V). Valeur minimale acceptable : 2 MΩ par kV de tension nominale. S'il est inférieur, séchez les enroulements avant de les mettre sous tension.
Vérifiez que toutes les terminaisons internes correspondent au schéma de la plaque signalétique.
Testez le fonctionnement du ventilateur et les alarmes du thermostat/thermistance avant de passer en direct.

6. Exploitation et maintenance quotidiennes – Le vrai travail

N'oubliez pas : un faible entretien ne signifie pas aucun entretien. Un peu de soin contribue grandement à une durée de vie de 20 à 30 ans.

Nettoyage – La priorité n°1

L'accumulation de poussière est le plus grand ennemi des transformateurs de type sec. Il emprisonne la chaleur, favorise les décharges partielles et réduit la rigidité diélectrique.

Nettoyez au moins une fois par an – plus souvent dans les zones poussiéreuses ou industrielles.
Utilisez un aspirateur avec une buse non métallique ou de l'air comprimé sec à < 25 psi (170 kPa) – n'utilisez jamais de haute pression, car cela pourrait endommager l'isolation ou forcer la poussière à s'enfoncer plus profondément.

Inspections visuelles et mécaniques (tous les 6 à 12 mois)

Surveillance de l'isolation

• Enregistrez les valeurs de résistance d'isolement chaque année (ou après des travaux majeurs).

• Comparez avec les lectures précédentes : une tendance à la baisse constante est un signal d'avertissement même si la valeur absolue est toujours supérieure au minimum.

7. Défauts courants et remèdes pratiques

8. Référence rapide – Liste de contrôle de sélection

1. ☐ Calcul de charge + marge de 20 à 25 %

2. ☐ La tension nominale correspond au système

3. ☐ Classe d'isolation – F ou H, basée sur la température ambiante

4. ☐ Type – VPI (intérieur propre) vs Cast Coil (dur)

5. ☐ Indice IP – IP20 (intérieur) / IP23+ (extérieur/humide)

6. ☐ Refroidissement – ​​naturel ou assisté par ventilateur

7. ☐ Dégagement, ventilation et charge au sol vérifiés

8. ☐ Valeurs de mise à la terre et de couple documentées

A transformateur de type secest un investissement dans la sécurité, la fiabilité et la conformité environnementale. Son succès sur le terrain dépend moins de la plaque signalétique que de trois choix pratiques :

• Sélectionnez avec des marges réalistes et une protection de l'environnement.

• Installez avec soin : bonnes connexions et bon air.

• Entretenez avec un nettoyage régulier et une surveillance basée sur les tendances.

Faites bien ces trois choses et votre transformateur de type sec offrira des décennies de service sans problème.
