Comment fonctionne un disjoncteur à vide?

Ledisjoncteur à videest un approvisionnement indispensable dans le système d'alimentation. Il est principalement composé de trois parties: cadre, chambre d'extinction d'arc (c'est-à-dire bulle de vide) et mécanisme de fonctionnement. Parmi eux, le circuit conducteur est la partie centrale du disjoncteur, qui est soigneusement composé des tiges conductrices d'entrée et de sortie, des supports isolants, des pinces conductrices, des connexions douces et des chambres d'extinction à arc à l'aspirateur.

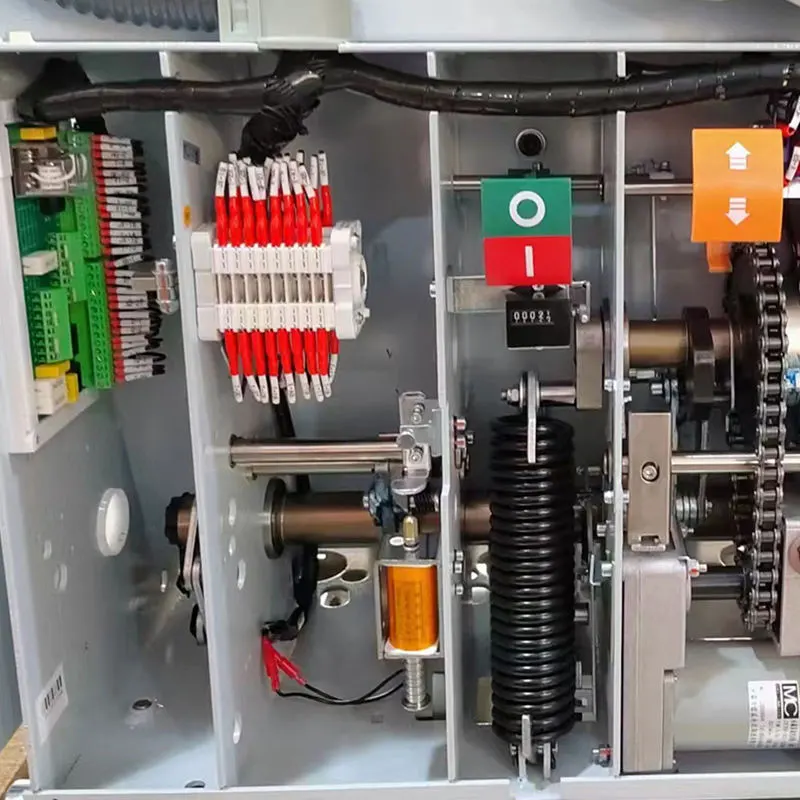

Le mécanisme de fonctionnement est responsable de l'exécution des opérations de clôture et d'ouverture du disjoncteur, y compris des ressorts de fermeture, des systèmes de stockage d'énergie, des versions de surintensité, des bobines d'ouverture et de fermeture et d'autres composants. Lorsque vous travaillez, le mécanisme atteint un contrôle précis du courant par le stockage d'énergie électrique, l'ouverture et la fermeture électriques et les fonctions manuelles.

Lorsque le courant atteint la valeur prédéterminée, ledisjoncteur à videutilisera les caractéristiques de croisement zéro actuel dans un environnement à vide élevé pour éteindre l'arc par la diffusion rapide du plasma, coupant efficacement le courant. Au milieu, il s'agit de plusieurs étapes telles que le stockage d'énergie et la fermeture. Grâce à une série d'actions mécaniques précises, la stabilité et la fiabilité du disjoncteur sont assurées.

L'opération d'ouverture est que lorsque le disjoncteur est à l'état fermé, le signal d'ouverture est reçu et l'électro-aimne d'ouverture commencera à fonctionner, provoquant l'attirer le noyau de fer. Cette action entraînera le déplacement vers le haut de la tige supérieure de la version d'ouverture, ce qui à son tour provoque la rotation de l'arbre de déclenchement. Une série de réactions en chaîne conduira la tige supérieure vers le haut et poussera la plaque pliée, ce qui le fera conduire la demi-arbre à commencer à tourner dans le sens antihoraire. Alors que la demi-arbre et le culbuteur sont déverrouillés, le ressort d'ouverture prendra immédiatement effet, poussant ledisjoncteurPour terminer l'action d'ouverture.
